聚氯乙烯绝缘聚氯乙烯护套电力电缆

1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。

2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆

3、使用特性：1）电缆导体的最高额定温度为70℃。2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。

4、型号、名称和使用范围

6、生产范围

交联聚乙烯绝缘电力电缆

1、产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。

2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。

3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。电缆的敷设落差不受限制。（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。式中：D为电缆的实际外径，d为导体的实际外径。

4、产品型号、名称及使用范围

注：一根或二根单芯电缆不允许敷设在铁质管道中。

5、生产范围

聚氯乙烯绝缘电线

1、用途：本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。

2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线)》

3、产品使用特性：1）额定电压U0/U分为450/750V和300/500V。2）电缆的长期允许工作温度：BV-105型 ……应不超过105℃；其他型号……应不超过70℃。3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）小于25mm者……应不小于4D；电缆外径（D）为25mm及以上者……应不小于6D

4、电缆型号、名称及使用范围

5、生产范围

聚氯乙烯绝缘软电线

1、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。

2、产品标准：GB5023、3-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）连接用软电线》

3、使用特征：1）U0/U为450/750V、300/500V和300/300V。2）电缆的长期允许工作温度：RV-105型应不超过105℃；其他型号应不超过70℃

4、电缆型号、名称和使用范围:

注：可根据需要生产阻燃型，原型号前加“ZR”。

5、生产范围

聚氯乙烯绝缘屏蔽电线

1、用途：本产品适用于交流额定电压300/300V及以下电器、仪表、电子设备及自动化装置。

2、产品标准：GB5023.5-86《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）屏蔽电线》

3、使用特性：1）额定电压U0/U为300/300V；2）电缆的长期允许工作温度：AVP-105、RVP-105型……应不超过105℃；其他型号……应不超过70℃

4、型号、名称和使用范围

5、生产范围

聚氯乙烯绝缘护套耐火电力电缆

1、产品型号和规格

电缆型号如表1

注：单芯用于交流系统，采用铝带铠装

电缆规格如表2

阻燃型和非阻燃型电缆

1、产品型号和规格

电缆的型号如表1

电线电缆命名

    电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？

    电线电缆产品的命名有以下原则：

    1、产品名称中包括的内容

    (1)产品应用场合或大小类名称

    (2)产品结构材料或型式；

    (3)产品的重要特征或附加特征

    基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

    2、结构描述的顺序

    产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

    3、简化

    在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

    案例：

         额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

         (太长了！)

        “额定电压8.7/15kV”——使用场合/电压等级

        “阻燃”——强调的特征

        “铜芯”——导体材料

        “交联聚乙烯绝缘”——绝缘材料

        “钢带铠装”——铠装层材料及型式(双钢带间隙绕包)

        “聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)

     “电力电缆”——产品的大类名称

    与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。

电线与电缆的区分

    其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

型号

    电线电缆的型号组成与顺序如下：

        [1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]

    1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

    型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。

    第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。

    电力电缆铠装和外护套数字代号

电缆的规格型号

常见型号如下

型号 名称

铜芯

VV聚氯乙烯绝缘聚氯乙烯护套电力电缆

VY聚氯乙烯绝缘聚乙烯护套电力电缆

VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

VV23聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆

VV32聚氯乙烯绝缘绝缘铠装聚氯乙烯护套电力电缆

VV33聚氯乙烯绝缘绝缘铠装聚乙烯护套电力电缆

YJV交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJY交联聚乙烯绝缘聚乙烯护套电力电缆

YJV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

YJV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

YJV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆

其实常用的也就是 YJV YJV22 YJV32这3种 其他不是很多

至于规格有3等芯 4等芯 和3+1 3个常用规格 等芯就是截面一样的 3＋1就是地线的截面是相线的一半。 目前50平方以下都是等芯。

电线电缆主要产品型号还有很多

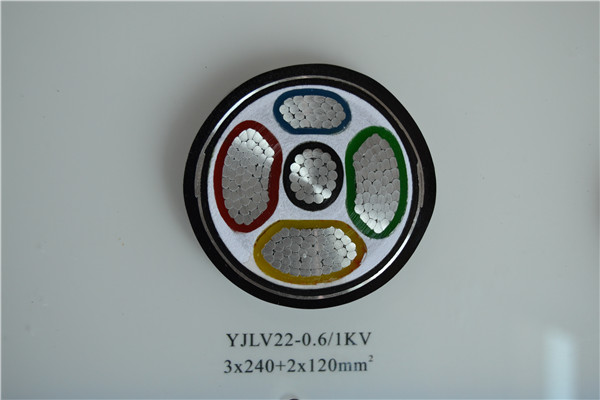

电力电缆：、YJV、YJY、YJLV、YJLY、YJV22、YJV23、YJLV22、YJLV23、RVV、RVV22、VV、VV22、

RVV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP 、60227IEC01(BV)、60227IEC02(RV)、60227IEC05(BV)、60227IEC06(RV)、60227IEC07(BV-90)、60227IEC08(RV-90)、60227IEC10(BVV)、60227IEC52(RVV)、60227IEC53(RVV)、BV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP!

控制电缆：KVV、KVVP、KVVP2、KVV22、KVV32、KVVR、KVVRP、KYJV、KYJVP、KVVP2、KYJVP2、KYJV22、KYJV32、KYJVR、KYJVRP!

电梯电缆：TVVB、TVVBP、TVVBG、YTTW!

变频器电缆：BP-VVP、BP-VVPP2、BP-VVPPP2、BP-VVP3、BP-YJVP、BP-YJPVP、BP-YJPVP2、BP-YJVP2、BP-YJP2VP2、BP-YJP2VP、BP-YJVP2P、BP-YJVP3、BP-YJP3VP、BP-YJP3VP2、ZR-BPYJVP、ZR-BPYJVP1、ZR-BPYJVP1-2、ZR-BPYJVP3、WDZ-BPYJEP、WDZ-BPYJEP2、WDZ-BPYJEP1、WDZ-BPYJEP1-2、WDZ-BPYJEP3 BP-GGP、BP-GGP2、BP-GGPP2、BP-GGP3、BP-GVFP、BP-GVFP2、BP-GVFPP2、BP-GVFP3、BP-FFP、BP-FFP2、BP-FFPP2、BP-FFP3 !

电焊机电缆：60245IEC81(YH)、60245IEC82{YHF)、YH、YHF!

橡套电缆：YQ-0.3/0.5、YQW-0.3/0.5、MYQ-0.3/0.5、YZ-0.3/0.5、YZW-0.3/0.5、YC-450/750、YCW-450/750!

丁腈绝缘与护套电缆：YVFR、YVFRP、YFFB、YFFB-FYEFPB、YFFB-L、YFFB-JLYFFB-FJL

耐高温导线：AFB、AFBP1、AF-200、AFP1-200、AF-250、AFP1-250、AYF-250、AYFP1-250

耐高温防腐电缆：FF、FF22、FF32、FFP、FFP22、FFP32、FV-105、FV-105、FV-105、FVF、FVF-22、FVF-32、FG、FG22、FG32

耐高温防腐控制电缆：KFF、KFFP、KFFP2、KFF2、KFFP22、KFFP2-22、KFF32、KFFP32、KFFP2-32、KFV、KFVP、KFVP2、KFVR、KFVRP、KFV22、KFVP22、KFVP2-22、KFV32、KFVP32、KFVP2-32、KFVF、KFVFP、KFVFP2、KFVFR、KFVFRP、KFVF-22、KFVFP22、KFVFP2-22、KFVF-32、KFVFP32、KFVFP2-32、KFG、KFGP、KFGP2、KFGR、KFGRP、KFG22、KFGP22、KFGP2-22、KFG32、KFGP32、KFGP2-32

扁平移动电缆：YZB、YZWB、YCB、YCWB、YZGB、YCGB、YZPB、YCPB、

仪表信号用电缆：PVV、PYY、PYV、PVV22、PYY22、PYV22、RVV、PVVP、RVVP、YYJV、YYJVP、

硅橡胶绝缘耐高温、防腐、耐油电缆与控制电缆：AGR-1、AGR、AGRP、AGG-5、AGG-12、AGG-15、AGG-20、AGG-25、AGG-30、YGZB、YGVFZB、YGCB、YGVFCB、YFGCB、YGGB、YGCBP、YGCB-VFR、YGCB-VFRP、YGCB-HF46R、YGCB-HF46RP、KGG、KGGP、KGGR、KGGRP、KGVF、KGVFP

计算机电缆：DJVPV、DJVP2V、DJVP3V、DJVVP、DJVVP、DJVVP3、DJVPVP、DJVP2VP、DJVPVP22、DJVP3VP3、DJVPVR、DJVP2VR、DJVP3VR、DJVVPR、DJVVP2R、DJVVP3R、DJVPVPR、DJVP2V2R、DJVPV22、DJVP2V22、DJVP3VP3R、DJVP3V22、DJVVP22、DJVVP2-22、DJVVP3-22、DJVP2VP2-22、DJVP3VP3-22

耐火电缆：NH-BV、NH-BVV、NH-BVVB、NH-VV、NH-YJV、NH-VV22、NH-YJV22、NH-VV32、NH-YJV32、NH-VV、NH-KVVP、NH-KVVP2、NH-KVV22、NH-KVV32、NH-KVVR、NH-KVVRP、NH-KVVR22、NH-KVVRP222、NH-KVVP22、NH-KVVP2-22、NH-KFF、NH-KFFP、NH-KFFP2、NH-KYJV、NH-KYJVP、NH-KYJVP2、NH-KYJVP2-22、NH-KYJV22、NH-KYJV32!

平行集束导线：BS-JKV、BS-JKY、BS-JKLV、BS-JKLY、BS-JKV、BS-JKY、BS-JKLV、BS-JKLY、BS-JKV、BS-JKY、BS-JKLV、BS-JKLY

架空电缆：JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ、JKTRYJ、JKLYJ/Q、JKLGYJ、JKLGYJ/Q

特种电缆型号说明：

ZR-X：阻燃电缆 NH-X：耐火电缆

FS-X：防水电缆 H-X：耐寒电缆

GZR-X：隔氧层阻燃电缆 WDNH-X：低烟无卤耐火电缆

GNH-X：隔氧层耐火电缆 GWDNH-X：隔氧层低烟无卤耐火电缆

WDZR-X：低烟无卤阻燃电缆 GWDZR-X：隔氧层低烟无卤阻燃电缆

FYS-X：环保型防白蚁、防鼠电缆

FYSZR-X：环保型防白蚁、防鼠阻燃电缆

有专门的手册

不过大部分电工都是根据口诀来算的

18kw电机 电流大概是36A

如果使用铝导线的话保险一点的话 就是10平方

铜导线就是6平方

遇到高温或者穿管的话 另外有计算方法。

下面是口诀：

绝缘导线载流量估算

铝芯绝缘导线载流量与截面的倍数关系
